貼片電感的一般標志方法

發布時間:2017-03-30 ???? 點擊:


  貼片電感
的標識方法一般采用的是數字字母符號法。

  數字字母符號法是將貼片電感的標稱值和公差值用數字和字母按一定的規律組合標識在電感體上。其單位通常為nH或uH,用uH做單位時,“R”表示小數點;用nH做單位時,“n”代替“R”表示小數點。

  例如,1N5表示電感量為1.5nH,1R5則代表電感量為1.5uH;47N表示電感量為47nH,采用這種標示法的,通常后綴一個英文字母表示允許公差范圍,各字母代表的允許公差與直標法相同,如“680K”表示該電感器的電感量為68×10°=68uH,K表示電感器允許偏差為±10%,M表示允許偏差為±20%。

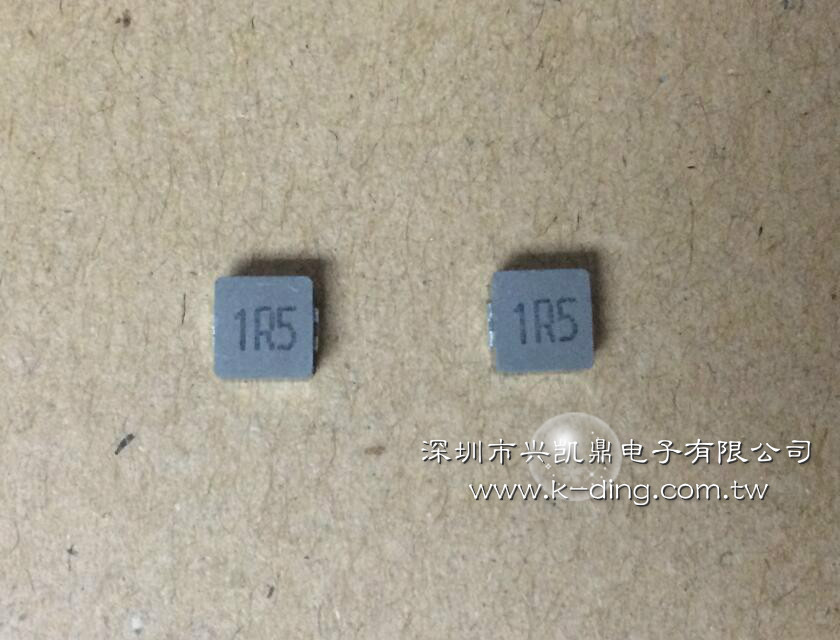

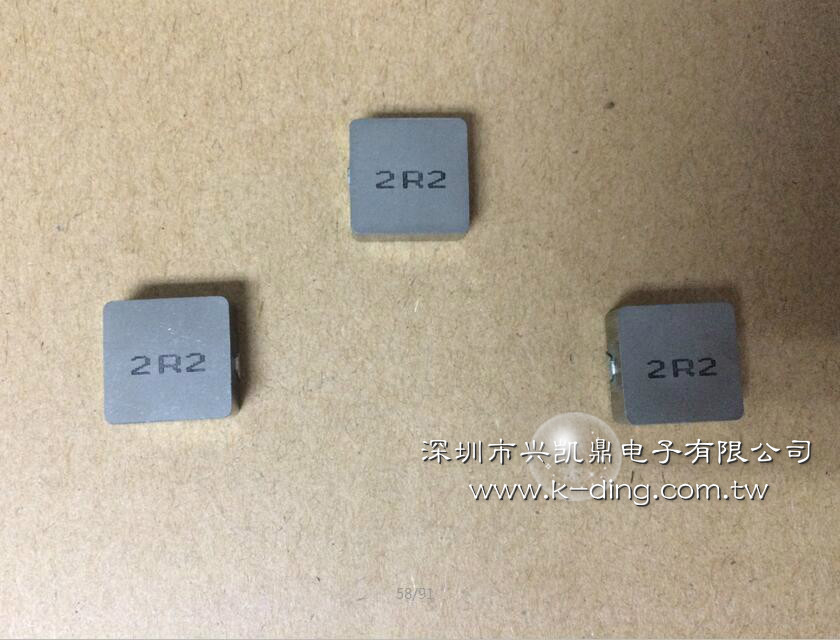

  下圖所示的是深圳市興凱鼎電子有限公司的0530-1R5以及1350-2R2兩種規格型號的一體成型電感。
