四、常用電感線圈

3.1 單層線圈

單層線圈是用絕緣導線一圈挨一圈地繞在紙筒或膠木骨架上。如晶體管收音機中波天線線圈。

3.2 蜂房式線圈

如果所繞制的線圈，其平面不與旋轉面平行，而是相交成一定的角度，這種線圈稱為蜂房式線圈。而其旋轉一周，導線來回彎折的次數，常稱為折點數。蜂房式繞法的優點是體積小，分布電容小，而且電感量大。蜂房式線圈都是利用蜂房繞線機來繞制，折點越多，分布電容越小。

3.3 鐵氧體磁芯和鐵粉芯線圈

線圈的電感量大小與有無磁芯有關。在空芯線圈中插入鐵氧體磁芯，可增加電感量和提高線圈的品質因素。

3.4 銅芯線圈

銅芯線圈在超短波范圍應用較多，利用旋動銅芯在線圈中的位置來改變電感量，這種調整比較方便、耐用。

3.5 色碼電感線圈

是一種高頻電感線圈，它是在磁芯上繞上一些漆包線后再用環氧樹脂或塑料封裝而成。它的工作頻率為10KHz至200MHz，電感量一般在0.1uH到3300uH之間。色碼電感器是具有固定電感量的電感器，其電感量標志方法同電阻一樣以色環來標記。其單位為uH。

限制交流電通過的線圈稱阻流圈，分高頻阻流圈和低頻阻流圈。

3.7 偏轉線圈

偏轉線圈是電視機掃描電路輸出級的負載，偏轉線圈要求：偏轉靈敏度高、磁場均勻、Q值高、體積小、價格低。



五、 電感的型號、規格及命名。

國內外有眾多的電感生產廠家。

5.1 片狀電感

電感量：10NH~1MH

材料：鐵氧體 繞線型 陶瓷疊層

精度： J=±5% K=±10% M=±20%

尺寸： 0412、0420、0530、0630、0650、0805、1040、1206、1210、1812

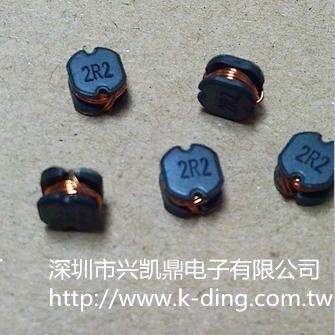

5.2 功率電感

電感量：1NH~20MH

帶屏蔽、不帶屏蔽

尺寸：SMD43、SMD54、SMD73、SMD75、SMD104、SMD105；RH73/RH74/RH104R/RH105R/RH124；CD43/54/73/75/104/105；

5.3 片狀磁珠

種類：CBG（普通型） 阻抗：5Ω~3KΩ

CBH（大電流） 阻抗：30Ω~120Ω

CBY（尖峰型） 阻抗：5Ω~2KΩ

規格：0402/0603/0805/1206/1210/1806（貼片磁珠）

規格：SMB302520/SMB403025/SMB853025（貼片大電流磁珠）

5.4 插件磁珠

規格：RH3.5

5.5 色環電感

電感量：0.1uH~22MH

尺寸：0204、0307、0410、0512

豆形電感：0.1uH~22MH

尺寸：0405、0606、0607、0909、0910

精度：J=±5% K=±10% M=±20%

5.6 立式電感

電感量：0.1uH~3MH

規格：PK0455/PK0608/PK0810/PK0912

5.7 軸向?yàn)V波電感

規格：LGC0410/LGC0513/LGC0616/LGC1019

電感量：0.1uH-10mH。

額定電流：65mA~10A。

Q值高，價位一般較低，自諧振頻率高。

5.8 磁環電感

規格：TC3026/TC3726/TC4426/TC5026

尺寸（單位mm）：3. 25~15. 88

5.9 空氣芯電感

空氣芯電感為了取得較大的電感值，往往要用較多的漆包線繞成，而為了減少電感本身的線路電阻對直流電流的影響，要采用線徑較粗的漆包線。但在一些體積較少的產品中，采用很重很大的空氣芯電感不太現實，不但增加成本，而且限制了產品的體積。為了提高電感值而保持較輕的重量，我們可以在空氣芯電感中插入磁心、鐵心，提高電感的自感能力，借此提高電感值。目前，在計算機中，絕大部分是磁心電感。


六、常見的磁芯磁環

鐵粉芯系列

材質有：-2材（紅/透明）、-8材（黃/紅）、-18材（綠/紅）、-26材（黃/白）、-28材（灰/綠）、-33材（灰/黃）、-38材（灰/黑）、-40材（綠/黃）、-45材（黑色）、-52材（綠/藍）；尺寸：外徑大小從30到400D（注解：外徑從7.8mm到102mm）。

鐵硅鋁系列

主要u值有：60、75、90、125；尺寸：外徑大小從3.5mm到77.8mm。兩種產品的規格除了主要的環形外，另有E形，棒形等，還可以根據客戶提供的各項參數定做。它們廣泛應用于計算機主機板，計算機電源，電源供應器，手機充電器，燈飾變壓調光器，不間斷電源（UPS），各種家用電器控制板等。

七、電感在使用過程中要注意的事項

7.1 電感使用的場合

潮濕與干燥、環境溫度的高低、高頻或低頻環境、要讓電感表現的是感性，還是阻抗特性等，都要注意。

7.2 電感的頻率特性

在低頻時，電感一般呈現電感特性，既只起蓄能，濾高頻的特性。但在高頻時，它的阻抗特性表現的很明顯。有耗能發熱，感性效應降低等現象。不同的電感的高頻特性都不一樣。下面就鐵氧體材料的電感加以解說：鐵氧體材料是鐵鎂合金或鐵鎳合金，這種材料具有很高的導磁率，他可以是電感的線圈繞組之間在高頻高阻的情況下產生的電容最小。鐵氧體材料通常在高頻情況下應用，因?yàn)樵诘皖l時他們主要程電感特性，使得線上的損耗很小。在高頻情況下，他們主要呈電抗特性比并且隨頻率改變。實際應用中，鐵氧體材料是作為射頻電路的高頻衰減器使用的。實際上，鐵氧體較好的等效于電阻以及電感的并聯，低頻下電阻被電感短路，高頻下電感阻抗變得相當高，以至于電流全部通過電阻。鐵氧體是一個消耗裝置，高頻能量在上面轉化為熱能，這是由他的電阻特性決定的。

7.3 電感設計要承受的最大電流，及相應的發熱情況。

   7.4 使用磁環時，對照上面的磁環部分，找出對應的L值，對應材料的使用范圍。

   7.5 注意導線（漆包線、紗包或裸導線），常用的漆包線。要找出最適合的線經。
