功率電感在升壓電路中的作用？

發布時間：2018-05-11 ???? 點擊：

功率電感在升壓電路當中的應用

功率電感是以儲能為主要作用的電感器，在升壓電路中就要用到功率電感器，那么功率電感在升壓電路當中的作用是什么呢？

我們可以肯定的是功率電感在升壓電路當中的作用仍是儲能，再說具體點就是利用儲能作用來實現電能和磁能之間的轉換。我們以一個基礎的升壓電路來作詳細講解。

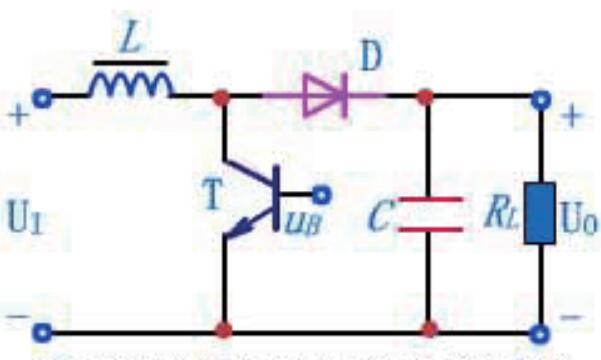

如下圖是一個并聯型升壓電路。當開關閉合時，功率電感L的作用是將電能轉換成磁能并儲存起來。開關斷開時，電感L產生感應電動勢，又將存儲的磁能轉換能為電能，來阻止電源斷開后電流的突然變化。

所以在圖中所示的升壓電路中，功率電感L轉換后的電能會和輸入電源U1疊加。然后為二極管D、電容C以及電阻RL進行供電，電路中的負載相當于在原有電壓的基礎上，又再加上功率電感產生的感應電壓，所以在經過電感之后，輸出電壓升高，即在功率電感參與下，完成了升壓電路作用。

升壓電路一般用于電子產品的供電模塊當中，這也是為什么供電模塊當中功率電感最為常見的原因。
